服务器硬盘物理故障数据恢复成功案例
最新动态来源：本站原创点击数：361更新时间：2018/10/10
1.服务器数据恢复故障描述
今天介绍的这次数据恢复的服务器故障情况为硬盘离线，故障服务器内是由多块硬盘组成的一组raid5磁盘阵列，由于服务器内的硬盘掉线导致服务器崩溃，管理员检查服务器发现这两块硬盘均有物理故障，想要恢复数据必须首先对掉线硬盘进行物理故障的修复。
2.硬盘物理故障修复
服务器数据恢复工程师首先将掉线的两块硬盘进行检测，硬盘加电后磁头无法寻道，分离PCB清洁HDA组件后再次尝试加电依然不能寻道，只能对故障硬盘进行物理修复（洁净间中禁止拍照，此处无图）。
3.重组RAID-5磁盘阵列

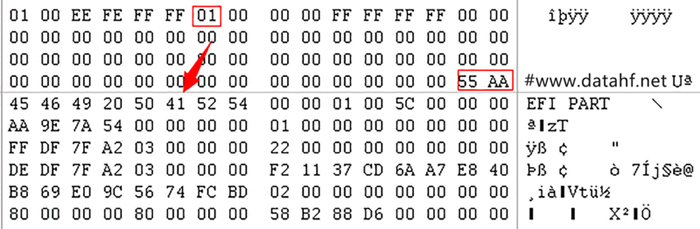

对服务器中所有硬盘底层数据观察发现0扇区均出现了“55 AA”（0x01C2H处表示该分区的类型，这里显示“05”，代表这是一个扩展分区。所以该MBR分区结构状态不正常）。除了8号硬盘是一个正常的MBR分区，其0x01C6处数值代表指向的下一个扇区为GPT的头部。
图1

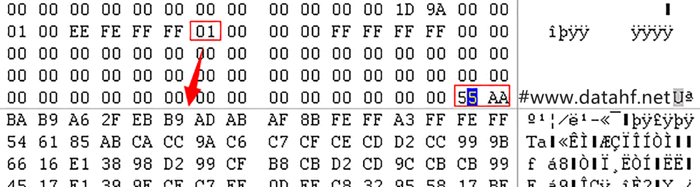

7号硬盘0x01C6处数值代表指向下一个扇区。但是下一个扇区很明显不是GPT的头部。
图2
因此数据恢复工程师初步推断该阵列中8号盘和7号盘分别为第一块和最后一块硬盘，GPT分区所在扇区起始于172032扇区，因此初步确定LUN的起始扇区是172032扇区。数据恢复工程师对该服务器raid阵列分析得出条带大小为1024个扇区。按照1024扇区分割，使一个记录为一个条带的大小，并且7块盘跳到同一记录283123。
当7块盘都定位到同一位置时，通过对比可以判断校验区的走向，继而判断整个RAID-5的走向。之前已经判断出8号盘是第一块盘了，把8号盘放在第一个位置，确定RAID-5为左走向，盘序为8，2，3，4，1，7，5。
工程师初步确定了LUN的起始扇区是172032扇区。使用数据恢复工具跳到172032扇区对硬盘的使用情况进行观察，正常情况下这个扇区所属条带中的5号盘应该是校验区，但实际情况中却显示校验区为8号盘，根据该raid左走向的规律，5号盘的校验区应该在172032-1024=171008扇区，即上一个条带。跳转到171008扇区，发现校验区为5号盘。因此可以确定LUN的起始扇区为171008扇区。
使用数据恢复工具按照确定的盘序重组raid添加进去，如图所示。选择RAID-5，Stripe size 512KB，左异步。
图3

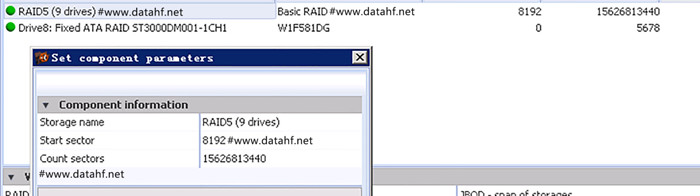

点击Build进行重组。组好后，由于数据从1024*8=8192个扇区开始，若专业恢复工具没有跳转到此扇区的功能，那么刚组好的RAID必须和一个文件再进行一次Build重组操作。RAID的起始扇区(Start sectors)选择8192，这个文件可以任意选择起始扇区和大小大小(Count sectors)，下图为重组后的raid5磁盘阵列。
图4
4.服务器数据恢复结果
RAID-5磁盘阵列重建完成经由客户验证，验证通过，服务器数据恢复成功。
