一、NetApp存储阵列简要：
NetApp FAS3220是NetApp推出的中端存储阵列，针对NAS和SAN环境构建，被定制为虚拟化、私有云或传统、早先的用途，适用于从几TB到超过2PB的存储需求，提供数据保护，可扩展性，自动精简配置，精简克隆，备份和灾难恢复，下面就讲解NetApp FAS 3220存储的数据恢复的方法。
二、NetApp存储阵列故障信息：
本次讲解的NetApp FAS 3220型号的存储，硬件环境是一共96块600G的SAS硬盘，硬盘和普通的硬盘还不一样，这个硬盘的扇区大小是520字节一个扇区，上层应用环境也很复杂，所有的lun都是映射给小型机使用，存放是Oracle数据库文件还是ASM裸设备存储方式。可能是工作人员失误，误操作删除了存储上的是所有lun，据了解当时是要重新规划存储空间，直接把存储卷全部删除进行重新分配。在删除之后还没有分配的时候，上层业务就宕机了，这个时候运维工程师紧急排查故障情况，发现业务服务器上的磁盘都没有了，没有办法访问数据了，发现操作失误，紧急启动数据恢复预案。
三、解决方案及步骤描述：
为保护好现场环境，防止数据恢复过程中由于误操作对原始磁盘造成二次破坏,北亚数据恢复工程师把每块磁盘都做只读完全镜像。此后所有恢复操作都在镜像文件上进行。
在做完镜像的同时，北亚工程师紧急制定了恢复方案，为客户讲解恢复方案的可行性，客户认可方案，做完镜像之后，我们就立即按照制定方案实施，下面是恢复方案的具体实施步骤：
1、Netapp存储的存储过程分析
第一步，分析盘序和LVM的组成方式；
第二步，扫描硬盘内的所有节点（一般只扫描“MBFI”，即用户节点）
第三步，在节点扫描结果中找到文件大小符合需求的节点并提取此节点uid相同，并判断索引根；
第四步，根据索引根内的第一级数据指针提取本文件的所有直接数据指针（需要参考节点中0x03位置的MAP深度，为0x00时直接从节点内提取数据，0x01时需要提取一次MAP，0x02时需要提取两次MAP......）。在指针提取完毕后开始提取文件数据。
2、解析超级块

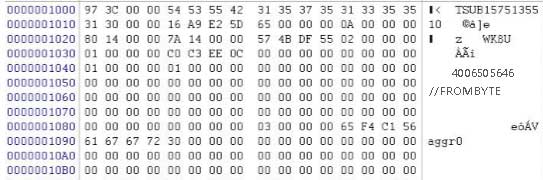

在硬盘的前面扇区的位置找到超级块相关信息，从超级块中得到磁盘组名字，磁盘组的逻辑起始块号，总块数，磁盘组中raid的编号，下图是超级块基本信息：
图1 netapp超级块
3、剔除校验盘

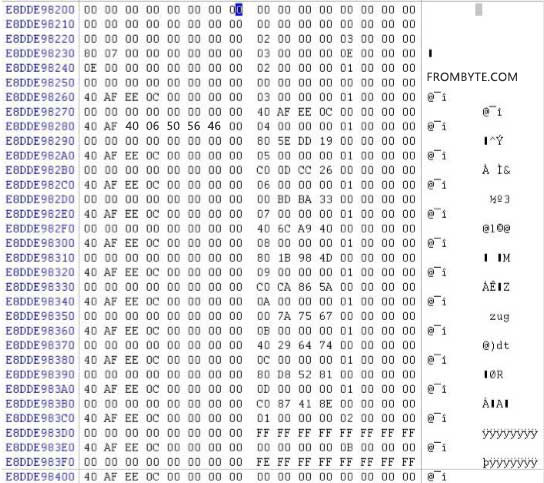

每个数据块占8个扇区，数据块后附加64字节数据块描述信息。根据这些信息可以判断出哪些磁盘是校验盘（提取数据时校验盘需剔除），下图是校验块描述信息：
图2 校验块描述信息样例
4、判断aggr盘序
盘序分析时主要依据每块磁盘8号扇区的磁盘信息以及磁盘末尾的RAID盘序表确定盘序。首先要确定各个磁盘所属aggr组，然后再判断组内盘序。数据指针跳转时不考虑校验盘，所以只取得数据盘的盘序即可。
图3 netapp盘序表
5、节点及节点头部信息分析

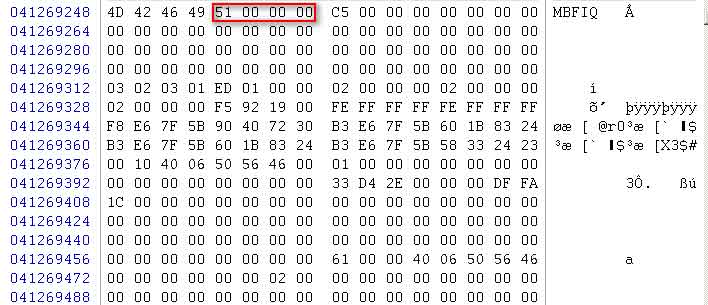

Netapp的节点分布在数量众多的数据块内，在数据块内又被统一组织为节点组。每个节点组的前半部分字节记录一些系统数据，后半部字节为一项记录各个文件节点。根据用户级别可分为两类：“MBFP”系统文件节点和“MBFI”用户文件节点，在数据恢复时一般只取MBFI节点组即可。
图4 netapp节点样例图

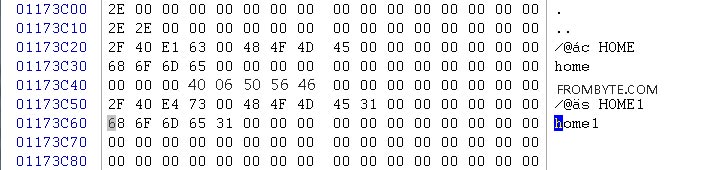

6、获取目录项，并根据其节点编号，找到对应节点，如下图目录项信息：

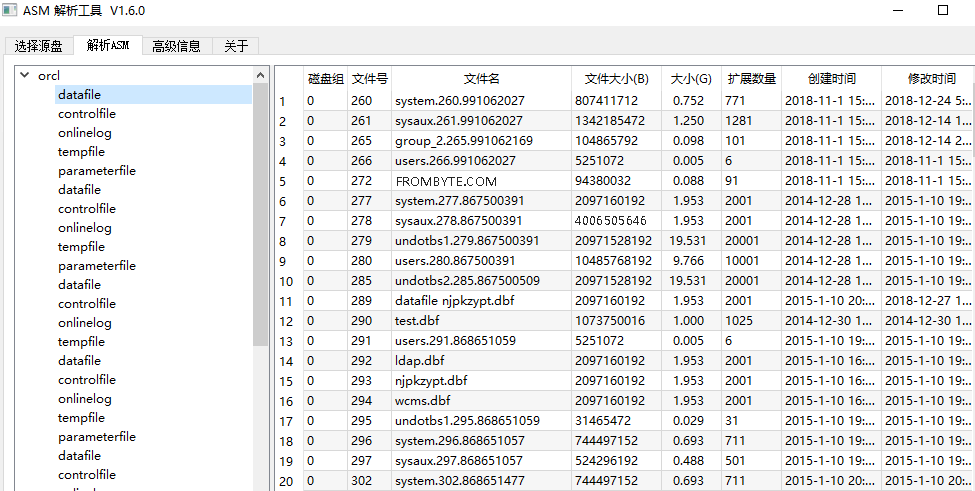

7、分析好存储结构之后，就开始用北亚的NetApp解析程序进行数据的提取了， 解析asm文件系统，提取出数据库文件
8、搭建小机环境，安装oracle数据库，检测数据库文件和备份文件。
1、检测数据库文件
使用提取出的数据库文件启动数据库，正常启动
2、检测数据库备份文件
筛选出最新的数据库备份文件，使用筛选出的备份文件还原数据库，经过一一尝试，筛选出最新的可用的数据库备份，还原数据库环境，由客户进行验证，客户对数据库恢复确认无误，此次数据恢复工作圆满成功。
