解析IBM x3850 RAID5服务器故障恢复方案

最新动态来源：本站原创点击数：1846更新时间：2019/11/6

【基本信息】
    服务器型号：IBM X3850服务器，
    硬盘型号：73G SAS硬盘，
    硬盘数量：5块硬盘 其中4块组成一个RAID5，另一块做为热备盘(Hot-Spare)，
    操作系统：linux redhat 5.3,应用系统为构架于oracle的一个oa。

【故障表现】
    3号盘早已经离线，但热备盘未自动激活rebuild（原因不明），之后2号盘离线，RAID崩溃。
    oracle已经不再对本oa系统提供后续支持，用户要求尽可能数据恢复+操作系统复原。

【初检结论】
    热备盘完全无启用，硬盘无明显物理故障，无明显同步表现。数据通常可恢复。

【恢复方案】
    1、保护原环境，关闭服务器，确保在恢复过程中不再开启服务器。
    2、把故障硬盘编号排序，用以确保硬盘取出槽位后可以完全复原。
    3、将故障硬盘挂载至只读环境，对所有故障硬盘做完全镜像(参考<如何对磁盘做完整的全盘镜像备份>)。备份完成后交回原故障盘，之后的恢复操作直到数据确认无误前不再涉及原故障盘。
    4、对备份盘进行RAID结构分析，得到其原来的RAID级别，条带规则，条带大小，校验方向，META区域等。
    5、根据得到的RAID信息搭建一组虚拟的RAID5环境。
    6、进行虚拟磁盘及文件系统解释。
    7、检测虚拟结构是否正确，如不正确，重复4-7过程。
    8、确定数据无误后，按用户要求回迁数据。如果仍然使用原盘，需确定已经完全对原盘做过备份后，重建RAID，再做回迁。回迁操作系统时，可以使用linux livecd或win pe(通常不支持)等进行，也可以在故障服务器上用另外硬盘安装一个回迁用的操作系统，再进行扇区级别的回迁。
    9、数据移交后，由我数据恢复中心延长保管数据3天，以避免可能忽略的纰漏。

【预估周期】
    备份时间：2小时左右
    解释及导出数据时间：约4小时
    回迁操作系统：约4小时。


【过程详解】
    1、对原硬盘进行完整镜像，镜像后发现2号盘有10-20个坏扇区，其余磁盘均无坏道。

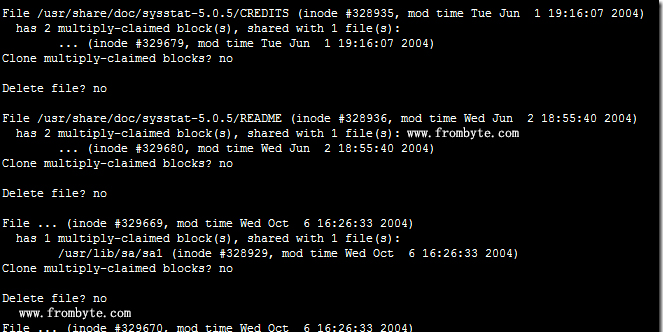

    2、通过对结构的分析得到的最佳结构为0,1,2,3盘序，缺3号盘，块大小512扇区，backward parity(Adaptec)，结构如下图：
