服务器 -IBM ServerRAID卡的配置

适用机型:
　　所有服务器
　　文档内容：
　　注意：此文档适用于ServeRaid II和ServeRaid 3阵列卡，ServeRaid 4不适用；由于RAID的配置会导致硬盘数据无法读取，请在做任何改动之前备份数据。
　　
　　一.了解RAID技术(Redundant Array Inexpensive Disk廉价磁盘冗余)
　　
　　1. ServerRAID卡的作用----容错。
　　
　　当您的逻辑盘为RAID一级或五级时，其中一块硬盘损坏不会影响系统和数据。
　　此时您可以更换掉坏硬盘，重新恢复数据。
　　注意： RAID 0 没有容错功能。
　　
　　2. RAID有几种级别----RAID 0，RAID 1，RAID 1E, RAID5，RAID5E。
　　
　　RAID 0：条带化的磁盘阵列，没有容错能力，但可使用所有硬盘空间。
　　RAID 1: 两块硬盘的磁盘镜像,允许坏任一块，空间的利用率只有一半。
　　RAID 1E：条带化的磁盘镜像，支持两块以上硬盘，允许任坏一块，空间的利用率只有一半。
　　RAID 5：带奇偶校验的条带化，支持三块以上硬盘，允许任坏一块，空间利用
　　率为(N-1)/N。
　　RAID 5E：相当于RAID 5加内置热备份盘，支持四块以上硬盘，允许任坏两块(非同时)，空间利用率为 (N-2)/N。
　　
　　3. 硬盘的状态。
　　
　　ONL 在线状态。
　　RDY 硬盘没有加入阵列，没有做配置时的状态。
　　DDD 硬盘坏了或配置信息不对时的状态。
　　EMP 没有设备。
　　HSP 热备份硬盘(Hot Spare)。当一个相同的硬盘DDD时，可替代。
　　RBL 正在或将要做数据的重新生成(Rebuilt)。
　　　

　　3. 其它SCSI设备的状态。
　　
　　INI RAID 控制器。
　　CDR CD-ROM。
　　TAP 磁带机。
　　
　　
　　二. 怎样配置RAID
　　
　　建议您在配置RAID卡之前做微码的升级,目前最新的版本为3.6.
　　ftp://ftp.pc.ibm.com/pub/pccbbs/pc_servers/09N8244.EXE
　　请您随时关注版本更新.
　　
　　DOS下的配置盘3.5C的版本可以由以下方式得到。
　　Software Guide--> Diskette Factory -->RAID adapter--> RAID Configuration
　　Diskette for DOS.
　　ftp://ftp.pc.ibm.com/pub/pccbbs/pc_servers/09N7691.EXE
　　此文件可自解压并输出到软盘上，软盘可用来启动机器，进行配置。
　　
　　注:如果您的系统是WINDOWS NT请您安装管理程序.目前最新的版本为3.5C.
　　ftp://ftp.pc.ibm.com/pub/pccbbs/pc_servers/09N7688.EXE
　　
　　1. 自动配置(EZ-Configuration)
　　
　　Main Menu---> 3. EZ-RAID Configuration, 认可改变。自动配置的功能如下：
　　
　　
　　1块硬盘 RAID 0 将全部空间定义成一个逻辑盘
　　2块硬盘 RAID 1 将全部空间定义成一个逻辑盘
　　3块硬盘 RAID 5 将全部空间定义成一个逻辑盘
　　4块及以上 RAID 5 将全部空间定义成一个逻辑盘并定义一块热备份盘
　　
　　2. 手工配置
　　
　　创建一个阵列。

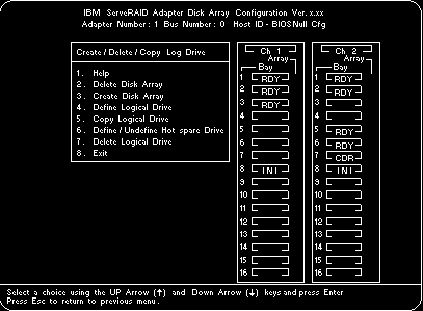

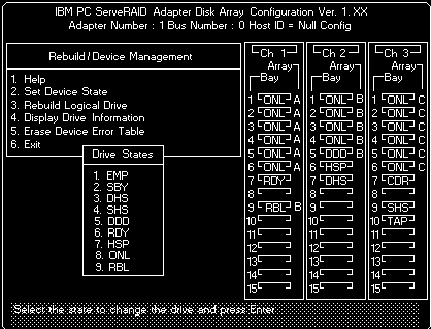

　　进入Main Menue选择4. Create/Delete/Copy Log Drive, 再选择4.Create Disk Array。再状态为RDY的硬盘上回车，硬盘状态变为ONL。（如图一，图二）
　　按任意键回到菜单。
　　　

　　图一
　　　

　　图二
　　定义逻辑盘并初始化。
　　选择上一菜单的5.Define Logical Drive用空格选中要做的逻辑区，回车，再选择RAID级别，输入要做逻辑盘的大小，确认进行初始化（快速初始化）。（如图三）
　　　

　　图三
　　RAID 5 进行同步。
　　用ESC退回到Main Menue选择5. Initalize/Synchronize Log Drive。
　　选择Synchronize Logical Drive进行同步。
　　
　　注意：
　　Main Menue的5. Initalize/Synchronize Log Drive中的初始化是全面初始化，速度比以上提到的快速初始化慢得多。
　　在同一个阵列中的硬盘容量应相同；否则，以空间小的硬盘容量为准。
　　不要在带电的情况下插拔硬盘，也不要随意更换硬盘的顺序。对硬盘的配置信息作了改变后，一定要备份配置信息。
