FAT文件系统原理(二)

四、FAT分区原理。

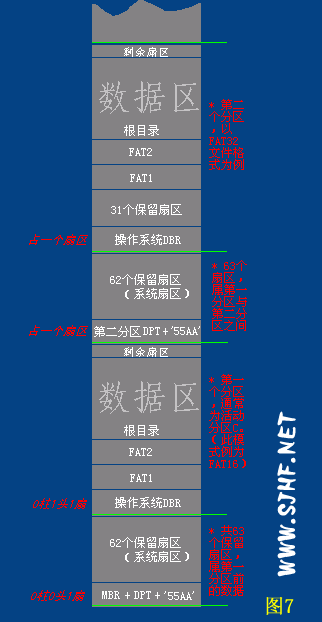

先来一幅结构图：


    现在我们着重研究FAT格式分区内数据是如何存储的。FAT分区格式是MICROSOFT最早支持的分区格式，依据FAT表中每个簇链的所占位数(有关概念，后面会讲到)分为fat12、fat16、fat32三种格式"变种"，但其基本存储方式是相似的。
    仔细研究图7中的fat16和fat32分区的组成结构。下面依次解释DBR、FAT1、FAT2、根目录、数据区、剩余扇区的概念。提到的地址如无特别提示均为分区内部偏移。

4.1 关于DBR.

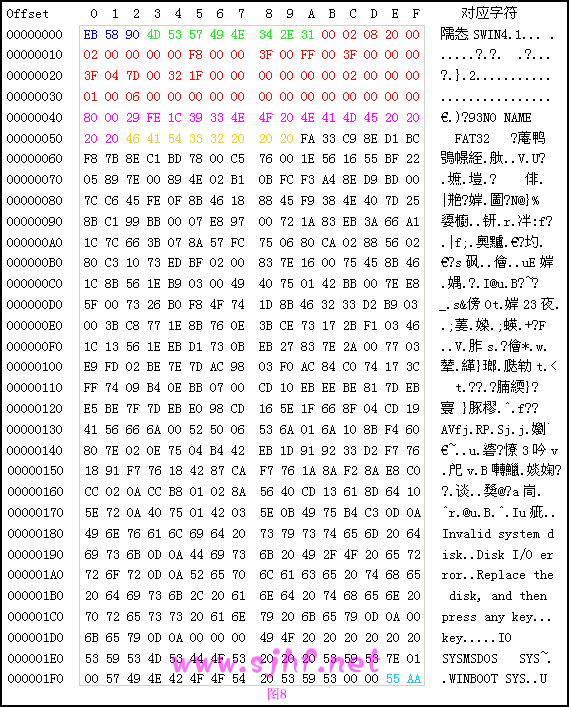

    DBR区(DOS BOOT RECORD)即操作系统引导记录区的意思，通常占用分区的第0扇区共512个字节(特殊情况也要占用其它保留扇区，我们先说第0扇)。在这512个字节中，其实又是由跳转指令，厂商标志和操作系统版本号，BPB(BIOS Parameter Block)，扩展BPB，os引导程序，结束标志几部分组成。 以用的最多的FAT32为例说明分区DBR各字节的含义。见图8。


图8的对应解释见表3

单击此处查看PDF版全文

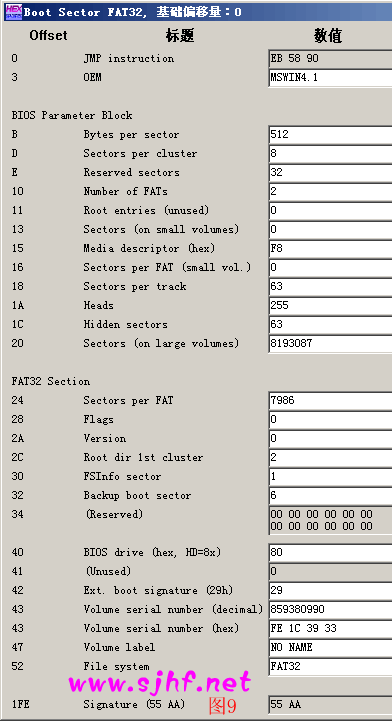

图9给出了winhex对图8 DBR的相关参数解释：


    根据上边图例，我们来讨论DBR各字节的参数意义。
    MBR将CPU执行转移给引导扇区，因此，引导扇区的前三个字节必须是合法的可执行的基于x86的CPU指令。这通常是一条跳转指令，该指令负责跳过接下来的几个不可执行的字节(BPB和扩展BPB)，跳到操作系统引导代码部分。
    跳转指令之后是8字节长的OEM ID，它是一个字符串， OEM ID标识了格式化该分区的操作系统的名称和版本号。为了保留与MS-DOS的兼容性，通常Windows 2000格式化该盘是在FAT16和FAT32磁盘上的该字段中记录了“MSDOS 5.0”，在NTFS磁盘上(关于ntfs，另述)，Windows 2000记录的是“NTFS”。通常在被Windows 95格式化的磁盘上OEM ID字段出现“MSWIN4.0”，在被Windows 95 OSR2和Windows 98格式化的磁盘上OEM ID字段出现“MSWIN4.1”。
    接下来的从偏移0x0B开始的是一段描述能够使可执行引导代码找到相关参数的信息。通常称之为BPB(BIOS Parameter Block)，BPB一般开始于相同的位移量，因此，标准的参数都处于一个已知的位置。磁盘容量和几何结构变量都被封在BPB之中。由于引导扇区的第一部分是一个x86跳转指令。因此，将来通过在BPB末端附加新的信息，可以对BPB进行扩展。只需要对该跳转指令作一个小的调整就可以适应BPB的变化。图9已经列出了项目的名称和取值，为了系统的研究，针对图8，将FAT32分区格式的BPB含义和扩展BPB含义释义为表格，见表4和表5。
