菜鸟必看：认识硬盘的真面目

     “你的硬盘多大啊?”答曰：“10GB。”

　　如果是从前，这已经足够用了，刚好能装系统，再存放一点文件和资料。

　　可是瞧瞧现在，电脑不论是用来学习、工作或娱乐，硬盘需要的空间都越来越大，电脑城里也琳琅满目地摆着80GB、120GB的大容量硬盘。

　　小小的硬盘怎么能存储这么多的资料呢?它又是怎么工作的呢?我们就带大家认识一下这个硬件大仓库中的杰出代表?硬盘。

　　一、硬盘真面目

　　1.外观

　　当一块硬盘沉甸甸地拿在手中时，你就应该知道它的分量。硬盘的正面主要是印刷的商标和一些跳线设置说明。

　　小提示：每块硬盘的具体跳线说明都标明在硬盘的正面，它主要是设置硬盘作为主盘还是从盘的说明，硬盘出厂时默认设置是作主盘。

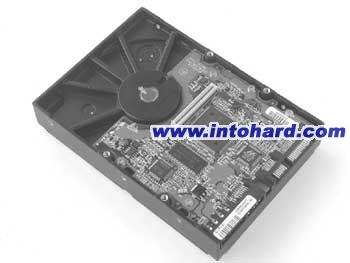

　　硬盘的背面有一块PCB控制电路板，它上面有很多芯片及元件，大家只要记住其中三个比较重要的芯片就可以了。

　
　　A.硬盘的主控芯片，它是电路板中最大的一块芯片，负责管理硬盘的工作、接口传输和电源的供应。

　　B.缓存芯片，它位于主控芯片上方，实际上它是一个内存颗粒，硬盘缓存的作用在于提高硬盘的稳定性，在读写文件时提高性能。

　　C.驱动芯片，作用是推动马达线圈以及主轴马达的驱动器。

2.接口

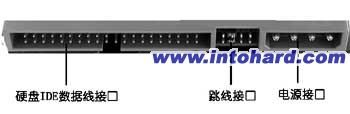

　　硬盘与主板的连接部分就是它的接口，常见的有ATA、SATA、SCSI。ATA和SATA接口的硬盘主要应用在个人电脑上，SCSI接口的硬盘则较多地用在服务器上。接口的性能指标主要是传输率，也就是硬盘支持的外部传输率。

　　ATA接口传输率一般分为100MB/s 　133MB/s　目前常见的ATA接口硬盘的外部传输速率模式有UltraATA/100、UltraDMA/133两种。大多数的硬盘的都支持UltraDMA/100/133的传输速率模式。现在SATA硬盘都是150MB/s的传输率。

　　SATA硬盘的出现，缓解了磁盘系统的瓶颈问题。首先SATA是以串行的方式传送数据，这可使连接电缆数目变少，效率提高。其次，SATA有更高的起点、可发展的潜力大，Serial ATA 1.0定义的数据传输率可达150MB/s，这比ATA 133所能达到的133MB/s的最高数据传输率还高，而Serial ATA 2.0的数据传输率将达到300MB/s。

　　最后，Serial ATA具有更强的系统拓展性，由于Serial ATA 采用点对点的传输协议，这样可以使每个驱动器独享带宽，而且在拓展Serial ATA设备方面会更有优势。

我们上图中看出ATA硬盘与SATA硬盘之间的区别

3.内部

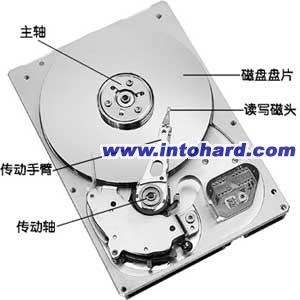

　　拆开硬盘后，可以看到如图4的硬盘模样，这就是一块硬盘的内部结构。它主要是由磁盘盘片、磁头组件及磁头传动结构组成。

　　硬盘工作时，它的核心是盘片，由主轴驱动旋转，然后由磁头定位，在高速旋转的盘片上定位数据来获取数据，磁头获取的数据，首先被送入缓存，然后通过数据线传送给系统。这就是硬盘的基本运作模式。

　　磁头组件很复杂、精密，主要用来读取和写入数据，在它工作时，离磁盘盘片的距离相当近，而且不能接触盘片，所以平时当硬盘在运行时，我们一定要让硬盘保持平稳的状态，不能晃动它，否则硬盘就很容易损坏。

　　磁盘盘片是由硬质合金组成的，是在盘片上涂上一层磁性物质，现在还出现了玻璃盘片。它的主要作用就是储存数据和资料。硬盘的磁头是用线圈缠绕在磁芯上制成的　现在大都使用的是GMR（巨磁阻）磁头。

　　主轴结构也就是使磁盘盘片运动起来的部分，它决定了硬盘的转速。其中的马达转速越高，硬盘读取数据的速度也越快，相应地，也产生了噪音。所以很多硬盘使用了液态轴承，让硬盘的发热量和噪音都减小。

二、硬盘的基本参数

　　了解了硬盘的基本概念以后，我们来了解一下硬盘的基本性能指标：

　　1.容量

　　我们通常所说的容量是指硬盘的总容量。这里要注意，一般硬盘厂商定义的单位1GB=1000MB，而系统定义的1GB=1024MB，所以会出现硬盘上的标称值小于格式化容量的情况，这算业界惯例，属于正常情况。
