两组RAID阵列中的一组崩溃恢复案例

最新动态来源:本站原创点击数:65更新时间:2020/8/18

一、故障情况描述
1、故障环境
两组分别由4块600G容量的SAS硬盘组成的RAID5阵列,并且两组阵列划分LUN,组成LVM结构,并格式化为EXT3文件系统。
2、故障分析
一块硬盘意外离线,热备盘上线,顶替离线硬盘。但在热备盘上线过程中,又一块硬盘离线,导致热备盘同步失败,两组RAID阵列中的一组崩溃,LVM结构不完整,文件系统无法正常使用。对两块离线硬盘进行检测,发现先离线硬盘无法识别,初步推断是硬件故障,需要进行开盘修复操作,另一块硬盘可以识别。
二、解决方案概述
根据前期的故障分析结果,总结出以下解决方案:
1、对故障硬盘进行修复,使用MRT专业数据恢复软件对故障硬盘进行备份。
2、使用专业数据恢复软件winhex对RAID其余成员盘和另一组RAID全部成   员盘进行全盘备份。
3、分析每个硬盘的数据,根据分析的结构重组RAID 阵列。
4、分析重组完的阵列,找到LVM信息,重组LVM卷。
5、对重组的LVM卷上的EXT3文件系统进行解析,恢复并导出全部数据。

三、实施解决方案
1、故障盘修复
对故障硬盘进行开盘修复操作。开盘后发现,硬盘盘片磨损严重,已无法修复,只能对阵列进行缺盘处理。
2、硬盘备份
使用专业数据恢复软件winhex对故障RAID阵列的其余成员盘进行全盘备份,并且对另一组好的RAID阵列的全部成员盘进行全盘备份,备份情况如下:
图片一:
图片二:
3、重组RAID阵列
仔细分析硬盘底层数据,通过对EXT3文件系统结构进行解析,分别分析出两组RAID阵列的盘序、条带大小、校验方向等配置信息,使用专业数据恢复软件winhex重组出两组RAID阵列。经分析,两组RAID阵列块大小都为64K,校验方向为做同步,对故障RAID进行重组时注意进行缺盘处理。
图片三:
图片四:
4、重组LVM结构
重组出两组RAID阵列之后,对两组RAID中的底层数据进行分析,找到LVM结构信息,对LVM结构进行分析,将两组RAID中作为PV(LVM物理卷)的LUN导出,然后使用专业数据恢复软件UFS Explorer将两个PV重组,重新生成LVM逻辑卷。
图片五:
图片六:
5、恢复数据

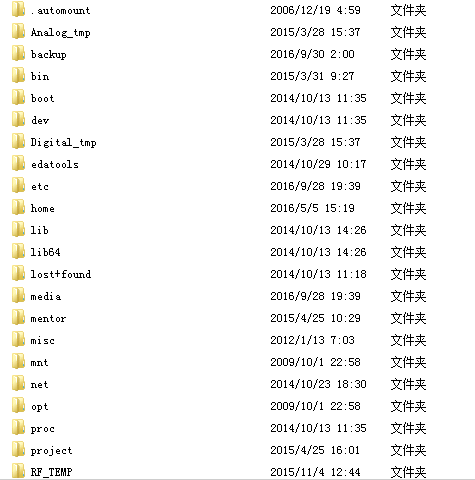

LVM重组之后,对LV(逻辑卷)中的EXT3文件系统进行解析,恢复并导出其中的全部数据。以下为回复出来的数据:
图片七:
四、数据校验
对恢复出来的数据,挑选部分压缩文件等进行校验,发现部分文件损坏,对解析结果和恢复结果对比,发现部分文件损坏且无法恢复。经过分析,初步推断文件损坏与两组RAID中部分硬盘存在坏道有关。以下为两组RAID中部分硬盘坏道情况:
RAID 1:2#   67 bad source sectors encountered.
4#   13 bad source sectors encountered.
RAID 2:2#   37 bad source sectors encountered.
五、恢复结论
由于故障硬盘损坏严重,硬件无法修复,并且部分硬盘存在坏道,导致RAID结构中可能存在缺陷,部分文件损坏,但大部份文件经验证后恢复成功,只有小部分文件丢失或者损坏,本次数据恢复成功完成。
